五轴s件测试：数控机床动态精度的试金石

栏目：行业动态 发布时间：2026-07-15
S件，全称为“S形检验试件”，是由我国航空制造企业首创的一种用于检验五轴数控机床综合加工精度的试切件。

一、 什么是S件？

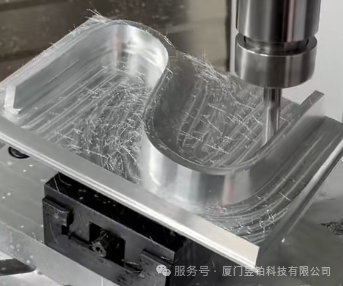

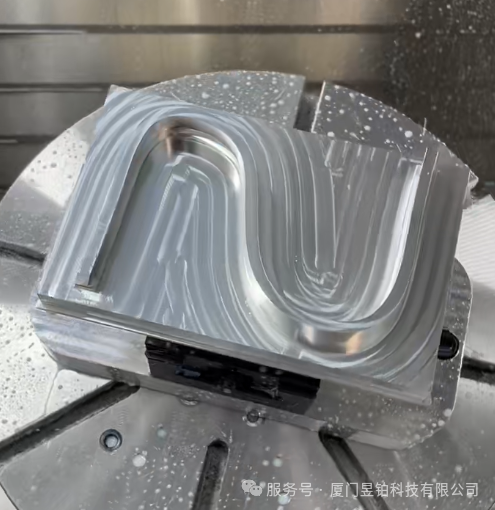

S件，全称为“S形检验试件”，是由我国航空制造企业首创的一种用于检验五轴数控机床综合加工精度的试切件。从外观上看，它只是一个简单的S形曲线工件，但实际上，这个曲面巧妙地集成了航空零件的若干复杂加工特征，包括开角加工区、闭角加工区、开闭角转换区，以及不断变化的缘条型面与基座平面夹角。相比于传统的NAS件，S件能够更全面、更严苛地检测机床在五轴联动时的动态精度、几何精度、定位精度、整机振动及颤振等一系列问题。如今，它已被纳入ISO 10791-7国际标准，成为全球高端机床同台对话的“国际通用考卷”。

二、 为什么要做S件测试？

在高端制造领域，机床的静态精度合格并不代表其在实际切削中的动态表现同样优秀。当五轴联动进行高速切削或负载波动时，微小的角度偏差可能被放大为数十微米的空间误差，导致零件表面出现波纹、塌边甚至尺寸超差。S件测试正是为了弥补这一短板。它通过实际切削的方式，让机床在复杂的空间轨迹中“跑”起来，从而有效检验整机的综合加工效率、表面加工质量以及多轴联动的插补性能。只要一台五轴机床能够加工出合格的S试件，就意味着它完全可以安全用于加工航空发动机叶片、飞机复杂结构件等高精度复杂零件。

三、 S件的工艺难点在哪里？

加工一个合格的S件，堪称对机床性能的“极限施压”，其工艺难点主要体现在以下三个方面：

材料要求极高

：S件通常由航空铝合金材料加工而成，且必须是已经消除内应力的预拉伸板材。普通铝材在加工中极易造成热变形、排屑困难，导致表面质量差。

极致的薄壁特征

：S件要求将壁厚加工至3mm甚至更薄（公差仅为±0.1mm），且高度达到40mm。这种薄壁型面在切削时极易发生让刀和颤振，对机床的刚性和动态响应提出了极高要求。

严苛的综合公差

：合格的S件不仅要求外形轮廓尺寸公差控制在±0.05mm以内，曲面表面粗糙度需达到Ra=3.2μm，还需要通过三坐标测量仪选取75个点进行检验，要求误差在正负5道之内，超差点不能多于5个。这要求机床必须具备极高的RTCP（旋转刀具中心点）精度和伺服跟随性能。


四、 中国标准的突围与昱铂科技的硬核底气

S形试件不仅是一块试金石，更是中国高端机床突围的见证。2020年，历经多年努力，中国“S试件”五轴机床检测方法正式成为国际标准，这是我国金属切削机床专业领域首项国际标准，彻底改变了我们在高端机床验收环节受制于人的被动局面。
面对如此严苛的国际标准，作为专注高端五轴装备的国产品牌，昱铂科技始终将“真五轴联动”作为核心底线。我们的五轴加工中心不仅搭载原生RTCP功能，更在主轴、摆头、转台等核心功能部件上精益求精。在昱铂的车间里，每一台下线的真五轴机床都要经过严苛的S形试件试切与精密测量。只有当S形曲面上的开闭角转换位置平滑过渡、薄壁处刀痕完美消除，机床才能真正交付到客户手中。

结语

买机床，不选最贵的，只选最对的。昱铂科技用经得起S件检验的硬核实力，为您打破高端加工的技术壁垒。如果您正面临复杂曲面加工的难题，欢迎随时联系我们，昱铂工程师团队将为您提供最专业的工艺解决方案。
